EN 13084 - 9
.... wen es betrifft und was darin geregelt ist
verbindliche Prüfanforderung seit 2023
Industrieschornsteine sind Sonderbauwerke mit höchsten Anforderungen an die Betriebs-, Verkehrs- und Standsicherheit.
Die „ÖNORM EN 13084 – 9 / Freistehende Industrieschornsteine – Überwachung & Inspektion“ wurde mit 1.1.2023 in Österreich durch die Baubehörde der Bundesländer als technische Baubestimmung für die erforderlichen Prüfanforderungen und -inhalte für Industrieschlote eingeführt.
worum es geht
-
bautechnische Beurteilung der Verkehrs- und Standsicherheit durch
-
Überprüfung von Ankervorspannungen an Flanschen und Fundament
-
Messung von Wandstärken der Tragrohre
-
feststellen der Axialität und Beurteilung von zulässigen Abweichungen (z.B. durch Mörtelwachstum von alten Ziegelschornsteinen)
-
Beurteilung des Schwingungsverhaltens
-
flächige Überprüfung des Schaftes auf Betonabplatzungen, lockerer Ziegel, Korrosionsschutz
-
-
technische Beurteilung von Industriekomponenten wie
-
Schwingungstilger
-
Kompensatoren, Filter, Kondensatfänger
-
Flughindernisbefeuerung
-
Steigschutzanlagen & Messbühnen
-
Kräne & Winden
-
.... also jener Bauteile und Sachverhalte, welche nicht im Prüfumfang der regelmäßigen Inspektionen durch Ihren Rauchfangkehrer erfolgen.
"freistehend" ab 3m über Gebäude ...
-
der Abstand zw. den seitlichen Abstützungen > 4 m
-
freistehende Höhe über der obersten statisch wirksamen Abstützung > 3
-
der horizontale Abstand zwischen dem Gebäude und der Außenfläche des Schornsteines > 1 m
-
An freistehenden Masten befestigte Schornsteine sind als freistehende Schornsteine zu betrachten
(EN 13084 - Teil 1)
Anm: Auch wenn Ihr Schornstein nicht in eine der oben angeführten Kategorien fällt, erscheint es bei "mutigen" Konstruktionen trotzdem durchaus sinnvoll die Stabilität durch einen Fachmann regelmäßig überprüfen zu lassen.
Intervalle
der Prüfung durch einen Schornstein - Sachverständigen
-
Erstinspektion 3 - 12 Monate nach Errichtung - insbesondere im Fall von Schornsteinen mit Schwingungsdämpfern und/oder vorgespannten geschraubten Flanschverbindungen.
-
Danach gem. Angaben des Herstellers, mindestens jedoch alle 2 Jahre
-
Wenn die Anlage länger als 2 Jahre in Betrieb ist nach jedem Stopp der Anlage
-
ggf. kann der SV kürzere Intervalle vorschreiben. Dies wird insbesondere bei extremen thermischen Betriebszyklen, chemische Beanspruchungen oder unterbrochener Betrieb der Fall sein.
(EN 13084 Teil 9 Pkt 4.4.2.)
Sachverständiger gem EN 13084 - 9
ist eine Person, die über
-
wissenschaftliche und/oder technische theoretische und praktische Kenntnisse in einem Tätigkeitsfeld verfügt,
-
die durch anerkannte Ausbildungszertifikate nachgewiesen sind,
-
und/oder über vertiefte Kenntnisse und praktische Fähigkeiten verfügt, die durch eine anerkannte mehrjährige Berufserfahrung in dem betreffenden Tätigkeitsbereich bestätigt sind
(EN 13084 - Teil 9 Pkt 3.4.)
Voraussetzungen
-
Der zu überprüfende Schlot muss abgekühlt, gereinigt und aus der Abgasführung entkoppelt sein
-
Die Revisions- und Reinigungsöffnungen müssen bauseits offen bzw. aufgeschraubt und frei zugänglich sein
-
Erforderliche Unterlagen:
-
Planunterlagen mit Wandstärken
-
Statik
-
Wartungsvorschrift mit Anzugsmomenten der Ankerbolzen
-
vorhergegangene Prüfbefunde und Mängelliste
-
ggf. Blitzschutz- und Elektrobefund
-
Umfang der SV - Prüfung
-

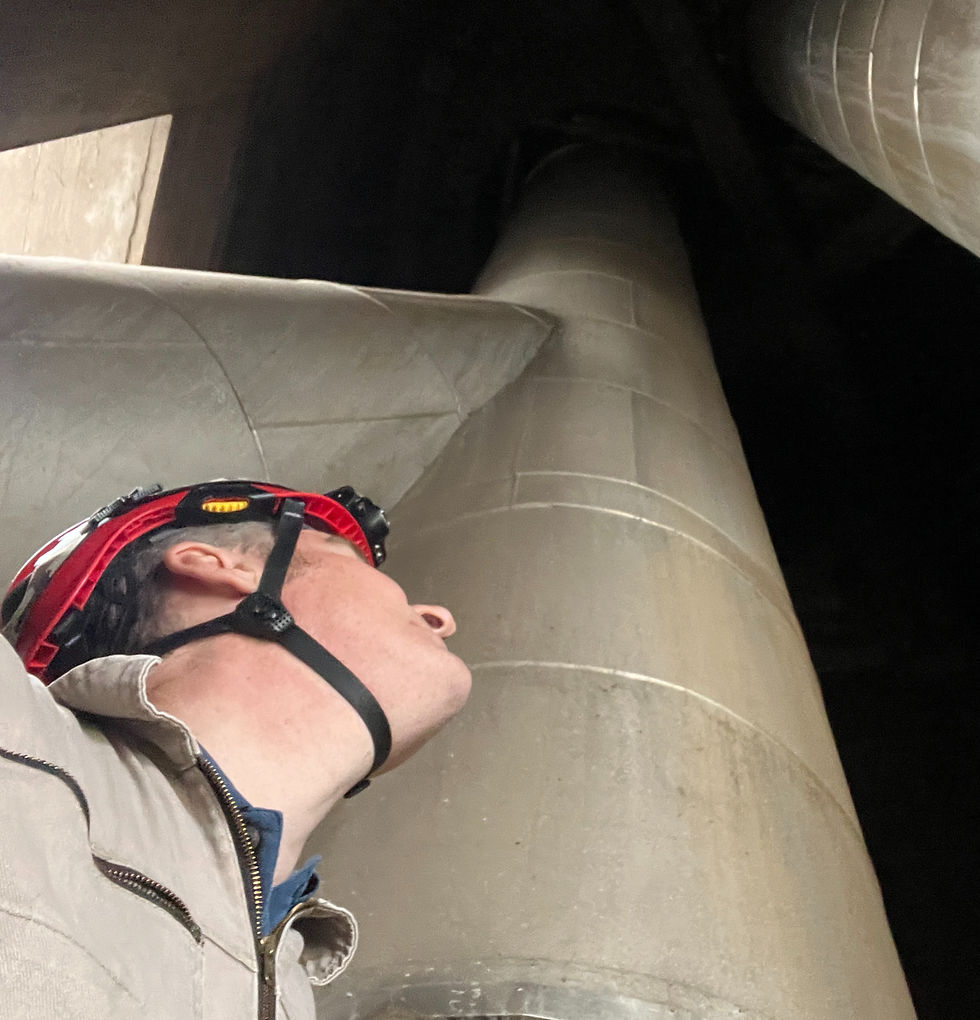

genaue, handnahe Sichtprüfung über die gesamte Oberfläche der
-
Aussenfläche der Schale
-
Zustand der Tragrohre incl. Wandstärkenmessung, Flansche
-
Innenrohre soweit zugänglich / möglich
-
Vorspannung Flanschverbindung und Fundamentanschluss
-
ggf. Messung der Axialität
-
-
Funktionalität und Zustand von
-
Durchdringungen wie Abgaseinlässen, Lüftungs- und Revisionszugängen
-
Kompensatoren, Filter, Kondensatfänger
-
Öffnungen für Inspektion- und Messonden
-
Hinterlüftungen und Isolierungen
-
-
Sicherheit der Zuwegung, Plattformen, Absturzsicherungen
-
Zubehör wie Flughindernisfeuer, Blitzschutz & elektrische Anlage
Aufgaben der Rauchfangkehrer ..
Österreichische Rauchfangkehrer haben bei Industrieschornsteinen vor allem Aufgaben im Bereich des Brandschutzes, der Betriebs- und Anlagensicherheit sowie des Umweltschutzes.
Eine baustatische oder herstellungsspezifische Prüfung gemäß der EN 13084-9 gehört standardmäßig NICHT zu ihren Kernaufgaben.
Die Tätigkeiten der Rauchfangkehrer bei industriellen Abgasanlagen leiten sich primär aus den jeweiligen Landesgesetzen (z. B. den Kehr- und Bauordnungen der Bundesländer) sowie der Gewerbeordnung ab:
-
Reinigung und Kehrung: Entfernen von Verbrennungsrückständen und Rußablagerungen zur Gewährleistung des ungehinderten Abgasabzugs und zur Vermeidung von Rußbränden
-
Optische Zustandskontrolle der Abgasanlage auf offensichtliche Risse oder Durchrostungen, um den Austritt giftiger Gase im Betriebsgebäude oder an die Umwelt zu verhindern.
-
Emissions- und Abgasmessungen: Überprüfung der Umweltverträglichkeit und Effizienz der angeschlossenen Großfeuerungsanlagen im Rahmen landesrechtlicher Vorschriften.
-
Befunderstellung: Ausstellung von Kaminbefunden bei Neuanschlüssen, Umbauten oder Brennstoffwechseln (Sicherstellung, dass Schornstein und Betriebsstätte zusammenpassen)
Quelle WKO
3 - stufige Bewertung
-
niedere Prioritätsstufe
-
geringfügige Mängel welche bis zur nächsten Inspektion zu einem Risiko werden können
-
-
mittlere Prioritätsstufe
-
wenn 1 Element das ordnungsgemäße Funktionieren des Tragwerks beeinträchtigen kann
-
maximale Frist zur Behebung 2 Jahre
-
-
hohe Prioritätsstufe
-
wenn die Sicherheit von Personen oder die Stabilität und strukturelle Integrität des Tragwerks beeinträchtigt sind
-
maximale Frist zur Behebung 2 Monate
-
Zur Erläuterung und Einstufungshilfe bietet die EN 13084 - 9 im Anhang B eine exemplarische Beispielsammlung für Schäden mit zugehöriger Prioritätsstufe
(EN 13084 - Teil 9)
